Heap vulnerabilities

前置知识：malloc/free

• 堆通过malloc/free来管理空间。可能存在如下安全漏洞：
  • 释放后使用（UAF）
  • 双重释放
  • 差一错误

堆的使用规范

• 当malloc的指针传递给free后禁止再对该指针进行读写操作
• 不要在堆分配中使用或泄漏未初始化的信息
• 不要读取或写入超过堆分配结束的字节
• 不要重复传递从malloc到free的指针
• 在分配开始前不要读取或写入字节
• 不要传递不是由malloc初始化的指针给free
• 在检查函数是否返回NULL前不要引用malloc指针

堆的内存分配

内存分配方式

• 堆内存是通过从内核调用sbrk系统来分配的
• 使用mmap来处理大内存分配，这是堆外分配，不在下面的讨论之内

堆相关微观结构

malloc_chunk

• 我们称malloc申请的内存为chunk，在ptmalloc内部用malloc_chunk结构体表示，定义如下：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11

struct malloc_chunk
{
  INTERNAL_SIZE_T prev_size; /* 前一个相邻块的大小（仅当它空闲时有效）。否则被当前块的用户数据覆盖*/
  INTERNAL_SIZE_T size; /*存储当前块的总大小（字节数）*/

  struct malloc_chunk* fd; /* 前向指针 - 仅空闲时有效 */
  struct malloc_chunk* bk;  /* 后向指针 - 仅空闲时有效 */

  struct malloc_chunk* fd_nextsize; /* 大块专用：指向下一个不同大小的块 */
  struct malloc_chunk* bk_nextsize; /* 大块专用：指向上一个不同大小的块 */
}

• 字段解释：
  • prev_size: 如果该chunk的物理相邻的前一个chunk是空闲的，在这里记录前一个chunk的大小；否则这里记录的是前一个chunk的数据。
  • size: 该chunk的大小，该大小必须是MALLOC_ ALIGNMENT的整数倍。如果不是，那么会被转换为满足大小的最小的MALLOC_ ALIGNMENT的整数倍，这通过request2size()宏完成。另外该字段的低三位对不记录大小，它们从高到低分别表示：
    • NON_MAIN_ARENA: 记录当前chunk是否不属于主线程，1表示不属于，0表示属于
    • IS_MAPPED: 记录当前chunk是否是被mmap分配的
    • PREV_INUSE: 记录前一个chunk块是否被分配。一般来说，队中的第一个被分配的chunk块的size字段的P位都会设置为1，以防止访问前面的非法内存。当一个chunk的size地段的P位为0时，可以通过prev_size字段来获取上一个chunk的大小以及内存地址
  • fd,bk: chunk处于分配状态时，从fd字段开始是用户的数据。chunk空闲时，会被添加到对应的空闲管理链表中，其字段的含义如下
    • fd指向下一个（非物理相邻）空闲的chunk
    • bk指向上一个（非物理相邻）空闲的’chunk`
  • fd_nextsize， bk_nextsize: 也是只有 chunk 空闲的时候才使用，不过其用于较大的 chunk（large chunk）。
    • fd_nextsize 指向前一个与当前 chunk 大小不同的第一个空闲块，不包含 bin 的头指针。
    • bk_nextsize 指向后一个与当前 chunk 大小不同的第一个空闲块，不包含 bin 的头指针。
    • 一般空闲的 large chunk 在 fd 的遍历顺序中，按照由大到小的顺序排列。这样做可以避免在寻找合适 chunk 时挨个遍历。

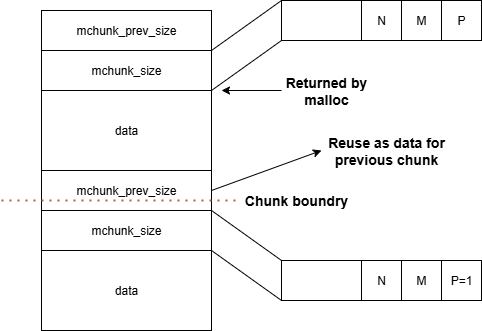

  • chunk结构
    • 栈示意图：



    * 一个已经分配的 chunk 的样子如上。我们称前两个字段称为 chunk header，后面的部分称为 user data。每次 malloc 申请得到的内存指针，其实指向 user data 的起始处。 当一个 chunk 处于使用状态时，它的下一个 chunk 的 prev_size域无效，所以下一个 chunk 的该部分也可以被当前 chunk 使用。这就是 chunk 中的空间复用。 * 被释放的`chunk`被记录在链表中（可能是循环双向链表，也可能是单向链表）。可以发现如果一个`chunk`处于free状态，会有两个位置记录其相应的大小。即本身的size字段和后面的`chunck`。一般情况下，物理相邻的两个空闲`chunck`会被合并为一个。堆管理器会通过 prev_size 字段以及 size 字段合并两个物理相邻的空闲`chunk`块

bin

bin的定义

• 堆管理器需要跟踪释放的块，以便malloc可以在分配请求期间重用它们
• 堆管理器维护一系列被称为"bin"的列表来最大限度地提高分配和释放的速度

bin的分类

• 共有5种容器：62个小容器，63个大容器，1个未排序容器，10个高速缓存容器，以及每个线程独有的64个线程缓存容器（如果启用）
• 小容器、大容器以及未排序容易被用于实现堆的基本回收策略，高速缓存容器和线程缓存容器则是实现优化

small bin

large bin

unsorted bin

fast bin

tchache bin

堆相关宏观结构

Arena

• 每个arena就是一个独立的堆，独立地管理chunk和bin
• 对于每个新加入的线程，会试图找到一个没有其他线程正在使用的arena，并且将该arena附加到该线程上。
• 如果所有arena都被现有的线程使用，那么会创建一个新的arena，注意arena数量存在上限，对于32位架构为2*CPU内核数，对于64位架构为8*CPU内核数。
• 如果arena数量达到上限，将会出现线程共用aren以及随之而来的线程等待的可能。

堆上漏洞

UAF(USE-AFTER-FREE)

• 错误：在释放了堆上的内存后引用（又名悬垂指针引用）
• 后果：攻击者可以使用被释放的指针控制数据写入
• 错误示例：

  1 2 3 4 5 6 7 8 9 10 11 12

  int main(int argc, char** argv) { char *buf1, *buf2, *buf3; buf1 = (char*)malloc(BUFSIZE1); free(buf1); buf2 = (char*)malloc(BUFSIZE2); buf3 = (char*)malloc(BUFSIZE3); strncpy(buf1, argv[1], BUFSIZE-1); }

  在该例子中，当buf1被释放后，该内存就立刻可以重用，之后在为buf2和buf3分配空间时可能分配了该内存。使用被释放的指针进行写操作就可能会覆盖buf2和buf3
• 利用UAF: 覆盖控制流数据
• 预防UAF: 将被释放的指针设置为NULL

双重释放(Double Free)

• 示例：

1
2
3
4
5
6
7
8
9

int main(int argc, char** argv)
{
  buf1 = (char*)malloc(BUFSIZE1);
  free(buf1);
  buf2 = (char*)malloc(BUFSIZE2);
  strbncpy(buf2, argv[1], BUFSIZE2-1);
  free(buf1);
  free(buf2);
}

• 代码工作：
  • 释放buf1，然后分配buf2
    • buf2可能占用buf1相同的内存空间
  • buf2获取用户提供的数据
  • 再次释放buf1
    • 其中可能使用一些buf2数据作为元数据
    • 并且可能打乱buf2的元数据
  • 然后是buf2，此时使用了混乱的元数据
• 双重释放可以达到与堆溢出漏洞类似的效果，可以使用类似的方式预防

空字节溢出(Off- by-Null)

• 堆溢出一字节: 将缓冲区改为0
• 利用方式: 将P从1改写为0
  • 这将导致前一个块被视为空闲
  • 下一个块的释放会将空闲块合并
• 攻击流程：
  • 分配内存，定位地址
  • 空字节溢出
  • 断链
  • 写入覆盖
